 Invar 36
美国牌号：Invar36/Unipsan36低膨胀合金
英国牌号：Invar、N 25-20-7
法国牌号：Fe-Ni36、
德国牌号：W.Nr.1.3912
一、Invar 36合金概述：
Invar 36合金是一种具有超低膨胀系数的特殊的低膨胀铁镍合金。其中对碳、锰成分的控制非常重要。冷变形能降低热膨胀系数，在特定温度范围内的热处理能使热膨胀系数稳定化。在室温干燥空气中Invar 36具有抗腐蚀性。在其他恶劣环境中，如潮湿空气中，有可能会发生腐蚀（生锈）。
二、 Invar 36合金化学成分：见表-1
表-1 %
|
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr≤ |
Ni≥ |
Mo≥ |
Cu≤ |
|
0.03 |
0.20 |
0.35 |
0.02 |
0.01 |
0.20 |
35.0-37.0 |
|
|
|
其他 |
N≤ |
Al≤ |
Ti≤ |
Fe≤ |
Co≤ |
V≤ |
W≤ |
Nb≤ |
|
|
|
|
余量 |
0.50 |
|
|
|
三、 Invar 36物理性能：
1、Invar36密度，密度：ρ=8.1g/cm3。
2、Invar36熔化温度范围，熔化温度范围： 1430℃。
3、Invar36居里温度，居里温度： 230 ℃。
4、Invar36比热，比热：515J/Kg。
四、 Invar 36焊接：
Invar 36可以采用所有焊接工艺进行焊接，包括钨电极焊、金属电弧焊、等离子焊、氩弧焊、手工电弧焊等。首先考虑采用脉冲电弧焊。焊接前，材料要处于退火态，干净，无油污、刮痕、记号漆等。必须采用低热量输入，层间温度应低于120℃。不需要焊前和焊后热处理。Invar36 推荐使用的焊接材料若焊缝性能设计为与母材相同，则需要采用与母材同种材质的焊条。焊丝：ERNiCr-3，焊条：EniCrFe-3。
五、Invar 36主要特性及应用：
1、Invar 36具有以下特性：
(1)、在-250℃和+200℃之间具有极低的热膨胀系数。
(2)、很好的塑性和韧性。
2、Invar 36应用领域：Invar 36应用于需要极低膨胀系数的环境中。典型应用如下：
(1)、液化气的生产、贮存和运输。(2)、工作温度低于+200℃以下的测量和控制仪器，如温度调节装置。
(3)、金属和其他材料间的螺旋连接器衬套。(4)、双金属和温控双金属。(5)、膜式框架。(6)、荫罩。
(7)、航空工业的CRP 部件回火模具。(8)、低于-200℃的人造卫星和导弹电子控制单元框架。(9)、激光控制装置电磁镜头中的辅助电子管。
六、Invar 36的品种规格与供应状态：

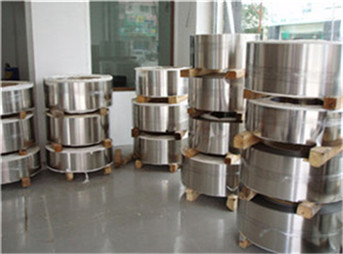

1、品种分类：上海宝屿特种合金可生产各种规格的Invar 36无缝管、Invar 36钢板、Invar 36圆钢、Invar 36锻件、Invar 36法兰、Invar 36圆环、Invar 36焊管、Invar 36钢带、Invar 36丝材及配套焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。 |
|
