    4J29
    材料牌号:4J29精密合金
    一、4J29精密合金概述:

    4J29合金又称可伐(Kovar)合金。该合金在20~450℃具有与硅硼硬玻璃相近的线膨胀系数,居里点较高,并有良好的低温组织稳定性。合金的氧化膜致密,能很好地被玻璃浸润。且不与汞作用,适合在含汞放电的仪表中使用。是电真空器件主要密封结构材料。
    1、4J29材料牌号: 4J29。
    2、4J29相近牌号: 见表1-1。
    表1-1[1~4]
    俄罗斯 美国 英国 日本 法国 德国
    29HК Kovar Nilo K KV-1 Dilver P0 Vacon 12
    29HК-BИ Rodar
    Techallony Glasseal 29-17
    Telcaseal KV-2  KV-3 Dilver P1 Silvar 48
    3、4J29材料的技术标准:
    4、4J29化学成分:
    见表1-2。
    表1-2                                                                  %
    C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
    0.03 0.30 0.50 0.020 0.020 - 28.5-29.5 - 0.20
    其他 Al≤ Ti≤ Fe≤ Co≤ V≤ W≤ Nb≤ N≤
    - - 余量 16.8-17.8 - - -
    在平均线膨胀系数达到标准规定条件下,允许镍、钴含量偏离表1-2规定范围。铝、镁、锆和钛的含量各不大于0.10%,其总量应不大于0.20%。
    5、4J29热处理制度:标准规定的膨胀系数及低温组织稳定性的性能检验试样,在氢气气氛中加热至900℃±20℃,保温1h,再加热至1100℃±20℃,保温15min,以不大于5℃/min速度冷至200℃以下出炉。
    6、4J29品种规格与供应状态:品种有丝、带、板、管和棒材。
    7、4J29熔炼与铸造工艺:用非真空感应炉、真空感应炉或电弧炉熔炼。
    8、4J29应用概况与特殊要求:该合金是国际通用的典型的Fe-Ni-Co硬玻璃封接合金。经航空工厂长期使用,性能稳定。主要用于电真空元器件如发射管、振荡管、引燃管、磁控管、晶体管、密封插头、继电器、集成电路的引出线、底盘、外壳、支架等的玻璃封接。在应用中应使选用的玻璃与合金的膨胀系数相匹配。根据使用温度严格检验其低温组织稳定性。在加工过程中应进行适当的热处理,以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。
    二、4J29物理及化学性能:
    1、4J29热性能:

    (1)、4J29溶化温度范围:该合金溶化温度约为1450℃[1,2]
    (2)、4J29热导率: 见表2-1。
    2-1[1]
    θ/℃ 100 200 300 400 500
    λ/(W/(m·℃)) 20.6 21.5 22.7 23.7 25.4
    (3)、4J29比热容: 在0℃时,比热容为440J/(kg•℃);在430℃时,比热容为649J/(kg•℃)。
    (4)、4J29线膨胀系数: 标准规定α1(20~400℃)=(4.6~5.2)×10-6-1;α1(20~450℃)=(5.1~5.5)×10-6-1(当用于晶体管时上限为5.6×10-6-1)。合金的平均线膨胀系数见表2-2。合金的膨胀曲线见图2-1。
    2、4J29密度:
    3、4J29电性能:

    (1)、4J29电阻率:ρ=0.48μΩ·m[1,5]
    2-2[1]
    θ/℃ /10-6-1 θ/℃ /10-6-1
    20~60 7.8 20~500 6.2
    20~100 6.4 20~550 7.1
    20~200 5.9 20~600 7.8
    20~300 5.3 20~700 9.2
    20~400 5.1 20~800 10.2
    20~450 5.3 20~900 11.4

    (2)、4J29电阻温度系数:见表2-3。
    2-3[1]
    温度范围/℃ 20~50 20~85 20~100 20~200 20~300 20~400
    αR/10-3-1 3.7 3.7 3.9 3.9 3.7 3.3
    4、4J29磁性能:
    (1)、4J29居里点: Tc=430℃[1,5]
    (2)、4J29合金的磁性能:见表2-4[1]
    在4000A/m下,剩余磁感应强度Br=0.98T,矫顽力Hc=68.8A/m[1,2]
    5、4J29化学性能:合金在大气、淡水和海水中有较好的耐腐蚀性。
    2-4[1,2]
    H/(A/m) B/T H/(A/m) B/T H/(A/m) B/T
    8 0.9×10-2 80 0.35 2000 1.47
    16 2.1×10-2 160 0.81 4000 1.61
    24 3.6×10-2 400 1.17
    40 8.3×10-2 800 1.34
    三、4J29力学性能:
    1、4J29技术标准规定的性能:

    (1)、4J29硬度: 深冲态带材的硬度应符合表3-1的规定。厚度不大于0.2mm时不作硬度检验。
    (1)、4J29抗拉强度: 丝材和带材的抗拉强度应符合表3-2的规定。
    3-1
    状态 δ/mm 硬度HV
    深冲态 >2.5 ≤170
    ≤2.5 ≤165
    3-2
    状态代号 状态 σb/MPa
    丝材 带材
    R 软态 <585 <570
    1/4I 1/4硬态 585~725 520~630
    1/2I 1/2硬态 655~795 590~700
    3/4I 3/4硬态 725~860 600~770
    I 硬态 >850 >700
    2、4J29室温及各种温度下的力学性能:

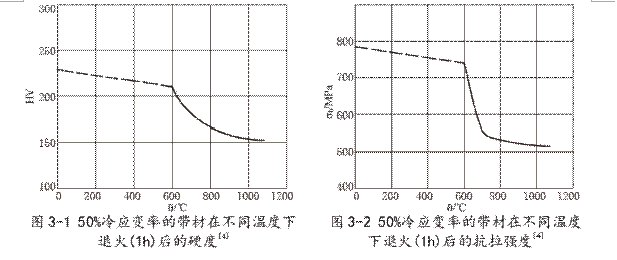

    (1)、4J29硬度: 冷应变率为50%的带材,在不同退火温度下的硬度见图3-1。
    (2)、4J29拉伸性能:合金(退火态)在室温的拉伸性能见表3-3。冷应变率为50%的带材,在不同退火温度下的拉伸性能见图3-2。
    3-3[1,5]
    σb/MPa σP0.2/MPa δ/%
    520 330 30


    3、4J29持久和蠕变性能:
    4、4J29疲劳性能:
    5、4J29弹性性能:
    4J29弹性模量: E=138GPa。
    四、4J29组织结构:
    1、4J29相变温度:
    γ→α相变温度在-80℃以下。
    2、4J29时间-温度-组织转变曲线:
    3、4J29合金组织结构:
    合金按1.5规定的热处理制度处理后,再经-78.5℃冷冻,大于等于4h不应出现马氏体组织。但当合金成分不当时,在常温或低温下将发生不同程度的奥氏体(γ)向针状马氏体(α)转变,相变时伴随着体积膨胀效应。合金的膨胀系数相应增高,致使封接件的内应力剧增,甚至造成部分损坏。影响合金低温组织稳定性的主要因素是合金的化学成分。从Fe-Ni-Co三元相图中可以看到,镍是稳定γ相的主要元素,镍含量偏高有利于γ相的稳定。随合金总变形率增加其组织越趋向稳定。合金成分偏析也可能造成局部区域的γ→α相变。此外晶粒粗大也会促进γ→α相变。
    4、4J29晶粒度:标准规定深冲态带材的晶粒度应不小于7级,小于7级的晶粒不得超过面积的10%。厚度小于0.13mm的带材估计平均晶粒度时,沿带材厚度方向晶粒个数应不少于8个。
    冷应变率为60%~70%的厚的带材,在表4-1所示温度下退火1h,空冷后,按YB 027-1992附录A评级,其晶粒度见表4-1。
    4-1[1,2]
    退火温度/℃ 675 700 750 800 900 1000 1100 1200
    晶粒度级别 开始再结晶 >10 >10 10 7.5 5.0 4.0 3.0
    五、4J29工艺性能与要求:
    1、4J29成形性能:
    该合金具有良好的冷、热加工性能,可制成各种复杂形状的零件。但应避免在含硫的气氛中加热。在冷轧时,当带材的冷应变率大于70%时,退火后会引起塑性各向异性;冷应变率在10%~15%范围时,合金在退火后会导致晶粒急剧长大,也将产生合金的塑性各向异性。当最终应变率为60%~65%,晶粒度为7~8.5级时,其塑性各向异性最小[2,4,7~9]
    合金带材的杯突值与厚度的关系见图5-1。

    2、4J29焊接性能:该合金可采用钎焊、熔焊、电阻焊等方法与铜、钢、镍等金属焊接。当合金中锆含量大于0.06%时,将影响板材的氩弧焊焊接质量,甚至使焊缝开裂。
    该合金与玻璃封接前,应清洗干净,随后进行高温湿氢处理、预氧化处理。
    3、4J29零件热处理工艺:热处理可分为:消除应力退火、中间退火、净化去气处理、预氧化处理。
    (1)、消除应力退火:为消除零件在机械加工后的残存应力要进行消除应力退火:470~540℃,保温1~2h,炉冷或空冷。
    (2)、中间退火:为消除合金在冷轧、冷拔、冷冲压过程中引起的加工硬化现象,以利于继续加工。工件需在干氢、分解氨或真空中,加热到750~900℃,保温14min~1h,然后炉冷,空冷或水淬。
    (3)、净化去气处理:零件成形后,预氧化处理前,需进行湿氢处理,处理前应进行除油。工作需在饱和湿氢中,加热到950~1050℃,保温10~30min,然后炉冷。
    (4)、预氧化处理:合金在湿氢处理后,熔封前一般要进行预氧化处理,使合金表面生成一层厚度均匀、致密的氧化膜,该氧化膜与基体结合牢固,且能很好地与熔融的玻璃浸润。零件在湿氢处理后,在大约800℃的空气中氧化。零件的增重在0.2~0.4mg/cm2范围为宜[10]。
    该合金不能用热处理硬化。
    4、4J29表面处理工艺:零件与玻璃封接后,为易于焊接,需去除封接时生成的氧化膜,可将零件在10%盐酸+10%硝酸的水溶液中,加热到70℃左右,酸洗2~5min。
    该合金具有良好的电镀性能,表面能镀金、银、镍、铬等金属。为便于零件间的焊接或热压粘结,常镀以铜、镍、金、锡的镀层。为改善高频电流的传导能力,降低接触电阻以保证正常的阴极发射特性,常镀以金、银的镀层。为提高器件的耐蚀性能可镀镍或金[11]。
    5、4J29切削加工与磨削性能:该合金切削特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具,低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
    五、4J29品种规格与供应状态:
    1、品种分类:

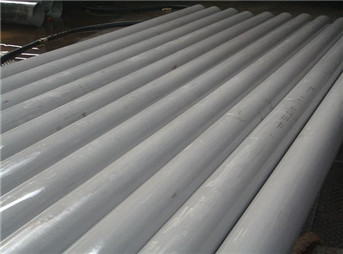

    上海宝屿特种合金可生产各种规格的无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、丝材及配套焊材。
    2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
