NS312_254SMo,1.4529,哈氏合金c276,Inconel600,Inconel625,904L-上海宝屿特种合金有限公司

产品中心

您的位置： 网站首页 > 产品中心 > 产品牌号 > 耐蚀合金（NS） >

NS312
材料牌号：NS312耐蚀合金
美国牌号：UNS N06600
德国牌号: W.Nr.2.4816
一、NS312（N06600，2.4816）耐蚀合金概述：
NS312（N06600，2.4816）合金是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。
1、NS312（N06600，2.4816）合金材料牌号：NS312。
2、NS312（N06600，2.4816）合金相近牌号：Inconel600，GH600，GH3600(中国）。
3、NS312（N06600，2.4816）合金材料的技术标准
4、NS312（N06600，2.4816）合金化学成分：见表1-1。
表1-1 %

C≤	Si≤	Mn≤	P≤	S≤	Cr≥	Ni≥	Mo≥	Cu≤
0.15	0.50	1.00	0.040	0.015	14.0-17.0	72.0	-	0.50
其他	Al≤	Ti≤	Fe≤	N≤	Co≤	Nb+Ta≤	W≤	V≤
其他	0.35	0.50	6.0-10.0	-	-	1.00	-	-

注：1 航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。
2 抚高新1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。
5、NS312（N06600，2.4816）合金热处理制度：板材：1010～1050℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。
6、NS312（N06600，2.4816）合金品种规格与供应状态：可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。棒材以锻轧状态、表面磨光或车光供应；圆饼和环坯以锻态供应；环件以固溶状态供应；板材经固溶、碱酸洗、矫直和切边后供应；带材经冷轧、固溶、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
7、NS312（N06600，2.4816）合金熔炼与铸造工艺：合金采用下列工艺之一进行熔炼：(1)、非真空感应熔炼加电渣重熔；(2)、电弧炉熔炼加电渣重熔；(3)真空熔炼。
8、NS312（N06600，2.4816）合金应用概况与特殊要求：该合金在国外有成熟的使用经验，在国内已制成航天发动机零部件，通过试飞试验，在航空上也开始使用。
二、NS312（N06600，2.4816）耐蚀合金物理及化学性能：
1、NS312（N06600，2.4816）合金热性能：
(1)、NS312熔化温度范围：1370～1430℃^[1]。
(2)、NS312热导率：见表2-1。
表2-1^[2]

θ/℃	20	100	200	300	400	500	600	700	800	900	1000
λ/（W/（m·℃））	12.85	13.94	15.15	16.62	18.71	20.72	22.40	24.49	27.00	29.51	31.60

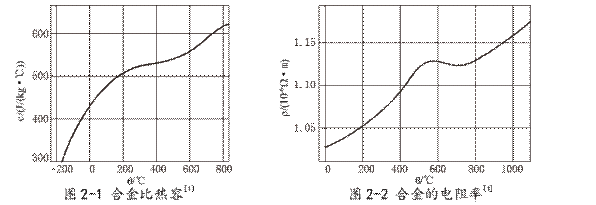

(3)、NS312比热容：见图2-1。
(4)、NS312线膨胀系数：见表2-2。
2、NS312（N06600，2.4816）合金密度： ρ=8.43g/cm³。
3、NS312（N06600，2.4816）合金电性能：电阻率见图2-2
表2-2^[2]

θ/℃	20～200	20～300	20～400	20～500	20～600	20～700	20～800	20～1000
α/10^-6℃^-1	12.35	12.75	13.10	13.55	14.50	15.15	15.70	16.20

4、NS312（N06600，2.4816）合金磁性能：合金无磁性。
5、NS312（N06600，2.4816）合金化学性能：
NS312抗氧化性能：在空气介质中试验100h的氧化速率见表2-3。

表2-3^[3]

θ/℃	800	900	1000
氧化速率/(g/m²·h)	0.01865	0.05724	0.13718

三、NS312（N06600，2.4816）耐蚀合金力学性能：NS312技术标准规定的性能：见表3-1。
表3-1

品种	θ/℃	拉伸性能				HBS	弯曲试验
品种	θ/℃	σ_b/MPa	σ_P0.2/MPa	δ₅/%	φ/%	HBS	弯曲试验
棒材	20	≥585	≥240	≥30	-	134～217	-
圆饼、环坯或环形件	20	≥520	≥205	≥35	-	≥187	-
热轧板	20	≥550	≥240	≥35	≥40	-	-
热轧板	900	≥95	≥45	≥40	≥50	-	-
冷轧板	20	≥550	≥240	≥30	-	-	①
冷轧板	900	≥90	≥40	≥60	-	-	-
冷轧板	20	≥550	≥200	≥30	-	-	测试
带材	20	≥550	≥240	≥30	-	-	①
丝材	20	实测	实测	实测	-	HV≤151	冷顶锻合格

① 供应状态板材应进行室温弯曲试验，芯棒直径等于产品厚度乘以表3-2的弯曲系数，弯曲轴线应平行于轧制方向，弯曲180°以后，在放大20倍下检查，不得有裂纹存在。
表3-2

产品厚度/mm	<0.25	0.25～1.30	>1.30～4.00
弯曲系数	双方协议	1	2

四、NS312（N06600，2.4816）耐蚀合金组织结构：
1、NS312（N06600，2.4816）合金相变温度，
2、NS312（N06600，2.4816）合金时间-温度-组织转变曲线，
3、NS312（N06600，2.4816）合金组织结构：合金在1120℃处理2h后，仅有TiN氮化物和Cr₇C₃型碳化物，在870℃经1500h长期时效后，组织中仍然是Cr₇C₃和TiN，说明合金的组织是稳定的。
五、NS312（N06600，2.4816）耐蚀合金工艺性能与要求：
1、NS312（N06600，2.4816）合金成形性能：合金具有良好的热加工性能，钢锭锻造加热温度为1110～1140℃；终锻温度不小于950℃，板坯轧制加热温度为1130～1170℃，精轧加热温度为1090～1130℃。成品固溶处理温度为1010～1050℃。
2、NS312（N06600，2.4816）合金焊接性能：合金焊接性能良好，可用电弧焊、氩弧焊、电阻焊和钎焊等各种方法连接，大型或复杂的焊接结构件在熔焊后应在870℃退火1h，以消除焊接应力。
3、NS312（N06600，2.4816）合金零件热处理工艺：零件的热处理工艺应按相应的材料标准的热处理制度进行。薄板和带材零件的退火处理应在保护气氛中进行。
六、NS312（N06600，2.4816）耐蚀合金品种规格与供应状态：
1、品种分类：上海宝屿特种合金可生产各种规格的NS312无缝管、NS312钢板、NS312圆钢、NS312锻件、NS312法兰、NS312圆环、NS312焊管、NS312钢带、NS312丝材及配套焊材。
2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

产品中心 Products

产品中心
