1、INCOLOY 800H/HT合金全面介绍：
        INCOLOY 800 H/HT是一种广泛应用于高温承压结构件的奥氏体耐热合金. 800 H/HT的高强度主要是由于添加了碳,铝,钛元素,并且在最低1149℃温度下退火以达到晶粒度ASTM 5等级或者更粗.
对于800 H/HT在787℃以下使用,焊接使用 82(ER NiCr-3)的焊丝.R A 330-04(N08334)焊丝具有相匹配的热膨胀系数,更高的强度.如果希望获得最大的力学强度,最好使用焊丝617(ERNiCrCoMo-1)或者焊条117(ENiCrCoMo-1).
       为了避免800H/HT焊接部件在 538℃ 以上可能发生的应力松弛而导致晶界开裂, 需要在899℃进行焊后热处理,保温时间根据材料厚度每25毫米保温一小时(至少半小时/25毫米厚度),然后空冷.
2、材料标准：UNS 美标: N08811, N08810 W. Nr./EN 欧标: 1.4958, 1.4959 ASTM: B 409, B 408, B 407 ASME: SB-409, SB-408, SB-407 Code Case 1325

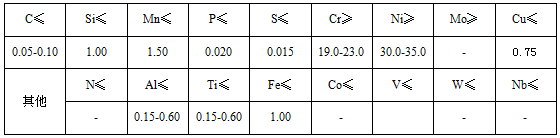

3、化学成分%：

         材料特性高的ASME VIII 材料设计许用应力值(许用温度最高到1650°F) 良好的高温耐氧化性能(最高到1900°F) 耐氯离子应力腐蚀开裂 主要应用乙烯裂解炉急冷锅炉 制氢转化炉一段炉下集气管,猪尾管 气化炉内件 电加热元件套管
4、特性：
(1)、在高达500℃的极高温的水性介质中具有出色的抗腐蚀性
(2)、很好的抗应力腐蚀的性能
(3)、很好的加工性
5、金相结构：800H为面心立方晶格结构。极低的碳含量和提高了的Ti:C 比率增加了结构的稳定性和最大的抗敏化性以及抗晶间腐蚀性。950℃左右的低温退火保证了细晶结构。
6、耐腐蚀性：
         800H能耐很多腐蚀介质腐蚀。其较高的镍含量使其在水性腐蚀条件具有很好的抗应力腐蚀开裂性能。高铬含量使之具有更好的耐点腐蚀和缝隙腐蚀开裂性能。该合金具有很好的耐硝酸、有机酸腐蚀性，但是在硫酸和盐酸中的耐腐蚀性有限。除了在卤化物有可能发生点腐蚀外，在氧化性和非氧化性盐中有很好的耐腐蚀性。在水、蒸气以及蒸汽、空气、二氧化碳的混合物中也具有很好的耐腐蚀性。
7、应用范围领域：
(1)、硝酸冷凝器——耐硝酸腐蚀
(2)、蒸汽加热管——很好的机械性能
(3)、加热元件管——很好的机械性能
          对于应用于高达500℃的环境，合金供货态为退火态。
