1、概述：
       800合金中的Cr含量通常为15-25%，镍含量为30-45%，并含有少量的铝和钛。
       800合金从高温快冷后均处于奥氏体单项区，因此，使用状态为单一奥氏体组织。
       合金具有较高的铬含量和足够的镍含量，所以有较高的耐高温腐蚀性能，在工业中应用较多。
       在氯化物、低浓度的NaOH水溶液中和高温高压水中，具有优良的耐应力腐蚀破裂性能，所以用于制造耐应力腐蚀破裂的设备。
(1)、相近牌号：
中国：0Cr20Ni32AlTi
美国：No8800
日本：NCF800
西德：X2NiCrAlTi3220
(2)、应用领域：
       化学工业
       核发生器
       硝酸冷却器、醋酐裂化管
       换热设备，换热管
(3)、品种规格：板材、带材、管材、锻件协商供应
(4)、标准：
      ASTM B409…….不锈钢热轧钢板
      ASTM B514……不锈钢冷轧钢板
      ASTM B515…不锈钢/耐酸钢冷轧钢带
(5)、供应状态：热轧或冷轧，经热处理、氧化态或经酸洗处理
(6)、抗腐蚀能力：
     耐腐蚀性能优于一般奥氏体不锈钢，也优于Incolo 600合金；
     在制造耐腐蚀应力破裂设备中，又优于Incolo 600和Monel 400合金。
2、化学成分：

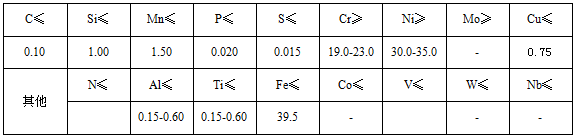

Typical values(Weight %)

3、物理性能：

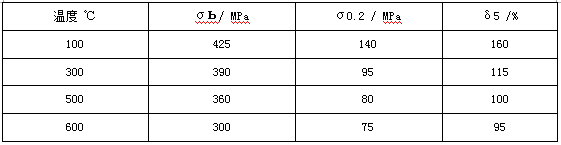

(1)、机械性能：

(2)、溶化温度范围：1350～1400℃
(3)、比热容：455J/（kg·℃）
(4)、密度：8.0 g/cm3
(5)、磁性：无
4、加工：
(1)、热加工：
(a)、温度范围1200℃～950℃，冷却方式为水淬或快速空冷。
(b)、为得到最佳性能和抗蠕变性，热加工后要进行固溶处理。
(c)、材料可以直接送入已升温至1200℃的炉中，保温足够的时间后迅速出炉，在规定的温度范围进行热加工。当材料温度降到低于热加工温度时，需重新加热。
(2)、冷加工：
(a)、加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行挑选。冷加工材料应为固溶热处理态，并且在冷加工量较大时应进行中间退火。
(b)、若冷加工量大于10%，则需要对工件进行二次固溶处理。
5、焊接工艺：
     适合采用任何传统焊接工艺与同种材料或其他金属焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊，其中脉冲电弧焊是首选方案。若采用手工电弧焊，推荐使用（Ar+He+H2+CO2）作为保护气体。
