    GH3536
    中国牌号:GH3536/GH536镍基高温合金
    美国牌号:HastelloyX/UNS NO6002
    法国牌号:NC22FeD
    德国牌号:NiCr22FeMo
    英国牌号:Nimonic PE13

    一、GH3536(HastelloyX)镍基高温合金概述:

    GH3536是主要用铬和钼固溶强化的一种含铁量较高的镍基高温合金,具有良好的抗养化和耐腐蚀性能,在900℃以下有中等的持久和蠕变强度,冷、热加工成型性和焊接性能良好。使用于制造航空发动机的燃烧室部件和其他高温部件,在900℃以下长期使用,短时工作温度可达1080℃。供应的主要品种有板材、带材、管材、棒材、锻件、环形件和精密铸件。
    1、GH3536 材料牌号:GH3536(GH536,GH22,GH334,GH739,SG-5)
    2、GH3536 相近牌号:UNS NO6002,HastelloyX(美国),NiCr22FeMo(德国),Nimonic PE13(英国)。
    3、GH3536 材料的技术标准:
    4、GH3536 化学成分:见表1-1。
    表1-1                                                                 %
    C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
    0.05-0.15 1.00 1.00 0.025 0.015 20.5-23.5 余量 8.0-10.0 0.50
    其他 N≤ Al≤ Ti≤ Fe≤ Co≤ V≤ W≤ B≤
    - 0.50 0.15 17.0-20.0 0.50-2.50 - 0.20-1.00 0.010
    注:B按计算量加入、不分析。
    5、GH3536 热处理制度:板材和管材:1130~1170℃,快速空冷或水冷;棒材和环形件检验试样:1175℃±15℃,空冷或更快冷却;带材:1065~1105℃,快速冷却。
    6、GH3536 品种规格与供应状态:供应δ0.5~4.0mm的板材,δ0.05~0.8mm的带材,外径4~20mm、壁厚1.0~2.0mm的管材,直径0.2~10.0mm的焊丝,直径≤300mm的棒材和各种直径及壁厚的环形件以及不同形状和尺寸的精密铸件。板材、带材和管材经固溶处理和酸洗后供应,带材也可呈冷轧状态供应;焊丝以硬态、半硬态、固熔加酸洗、光亮固溶处理状态成盘交货,也可以直条交货;棒材和环形件不经热处理交货。精密铸件于铸造状态供应。
    7、GH3536 熔炼与铸造工艺:采用电弧炉加电渣或非真空感应炉加电渣重熔工艺。生产铸件则采用感应炉重熔母合金后浇注于加热的模壳内,浇注速度以快些为好。
    8、GH3536 应用概况与特殊要求:该合金在国外航空发动机和民用工业中获得了极为广泛的应用,我国主要用于制造燃烧室部件和其他热端部件以及蜂窝结构等。合金在高温下长期使用后有一定的时效硬化现象。
    二、GH3536 物理及化学性能:GH3536 热性能:
    1、GH3536(GH536) 熔化温度范围:1295~1381℃[1]
    2、GH3536(GH536) 热导率:见表2-1
    3、GH3536 比热容:见表2-2。
    4、GH3536密度:ρ=8.3g/cm3
    表2-1[1]
    θ/℃ 100 200 300 400 500 600 700 800 900
    λ/(W/(m·℃)) 13.38 17.97 20.27 22.40 24.62 26.79 29.05 31.14 33.44
    表2-2
    θ/℃ 17 100 200 280 408 500 600 700 800 900
    c/(J(kg·℃)) 372.6 372.6 389.4 456.4 427.1 452.2 464.7 515.0 535.9 561
    三、GH3536合金特性:
    1、易加工性。
    2、在900℃时具有中等的持久和抗蠕变强度。
    3、具有良好抗氧化性,耐腐蚀性。
    4、适宜于900℃以下长期使用的航空发动机燃烧室和加力燃烧室零部件。
    5、良好的焊接性能和冷、热加工成形性。
    四、GH3536应用领域:
    1、工业和航空汽轮机(燃烧室、整流器、结构盖)。
    2、工业炉部件、支撑辊、栅板、丝带和辐射管。
    3、石油化学炉中的螺旋管。
    4、高温气体冷却核反应堆 。
    五、GH3536工艺性能与要求:
    1、固溶处理温度范围是1160℃~1190℃,最好在1175℃左右。
    为得到最大的蠕变强度,建议冷却方式为水淬。对于厚度小于1.5mm 的材料,也可采用快速空冷。去应力退火温度为最高870℃。在热处理过程中,必须保持工件清洁。
    2、去氧化皮的表面氧化物和焊缝周围的焊渣的附着性比不锈钢更强,推荐使用细晶砂带或细晶砂轮进行打磨。
    3、在用HNO3/HF 混合酸进行酸洗前必须喷砂或打磨将氧化膜打碎。
    4、机加工:机加工要在固溶处理态进行。由于Nicrofer 4722 Co 的加工硬化较高,因此宜采用低切削速度和重进刀进行加工,才能车入已冷作硬化的表层下面。
    5、焊接:能用各种焊接工艺焊接,如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊。优先考虑采用脉冲电弧焊。焊接前,材料需为固溶处理态,去除氧化皮、油污和各种标记印痕,焊缝两边约25mm 宽范围需打磨至光亮金属表面。采用低热量输入,层间温度不超过100℃。
    6、不需要焊前和焊后热处理。
    六、GH3536的品种规格与供应状态:
    1、品种分类:

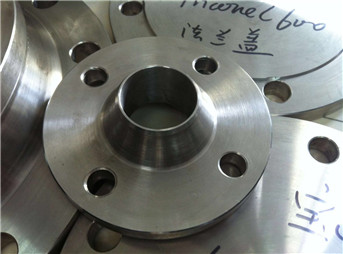

    上海宝屿特种合金可生产各种规格的GH3536无缝管、GH3536钢板、GH3536圆钢、GH3536锻件、GH3536法兰、GH3536圆环、GH3536焊管、GH3536钢带、GH3536丝材及GH3536配套焊材。
    2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
