    GH3128
    中国牌号: GH3128/GH128基高温合金
    俄罗斯牌号:ЭИ435/XH78T

    一、GH3128镍基高温合金概述:

    GH3128是以钨、钼固溶强化并用硼、铈、锆强化晶界的镍基合金,具有高的塑性,较高的持久蠕变强度以及良好的抗氧化性和冲压、焊接等性能。其综合性能优于GH3044和GH3536等同类镍基固溶合金。适合制造在950℃下长期工作的航空发动机的燃烧室火焰筒、加力燃烧室壳体、调节片及其他高温零、部件,主要产品为冷轧薄板,也可供应热轧板、棒材、锻件、丝材和管材。
    1、GH3128 材料牌号:GH3128(GH128,红星11号)
    2、GH3128 相近牌号:
    3、GH3128 材料的技术标准:
    4、GH3128 化学成分:
    见表1-1。
    表1-1                                                                  %
    C≤ Si≤ Mn≤ P≤ S≤ Cr≥ Ni≥ Mo≥ Cu≤
    0.05 0.80 0.50 0.013 0.013 19.0-22.0 余量 7.50-9.0
    其他 N≤ Al≤ Ti≤ Fe≤ B≤ Zr≤ W≤ Ce≤
    - 0.40-0.08 0.40-0.80 0.20 0.005 0.06 7.50-9.0 0.05
    注:B、Ce、Zr按计算量加入。
    5、GH3128 热处理制度:交货状态固溶温度为1140~1180℃,空冷。高温性能经1200℃补充固溶处理后进行检验。
    6、GH3128 品种规格和供应状态:供应的冷轧薄板δ0.8~4.0mm、热轧板δ4~14mm、冷拉焊丝d0.3~10mm。冷轧板和热轧板于固溶和酸洗后供应;焊丝于冷拉、半硬或固溶和酸洗状态供应。
    7、GH3128 熔炼和铸造工艺:非真空或真空感应炉加电渣重熔。
    8、GH3128 应用概况与特殊要求:合金适用于制造在950℃以下工作的航空发动机燃烧室和加力燃烧室零部件,使用效果良好。
    二、GH3128 物理及化学性能:
    1、GH3128 热性能:

    (1)、GH3128(GH128)熔化温度范围:1340~1390℃[1]
    (2)、GH3128(GH128)热导率:见表2-1。
    表2-1[2]
    θ/℃ 18-100 18-200 18-300 18-400 18-500 18-600 18-700 18-800 18-900 18-1000
    α/10-6-1 11.25 11.86 12.68 12.80 13.37 13.68 14.46 15.19 15.66 16.29
    (3)、GH3128 线膨胀系数:见表2-2。
    (4)、GH3128 热扩散率:见表2-3。
    表2-2[2]
    θ/℃ 18-100 18-200 18-300 18-400 18-500 18-600 18-700 18-800 18-900 18-1000
    α/10-6-1 11.25 11.86 12.68 12.80 13.37 13.68 14.46 15.19 15.66 16.29
    2、GH3128密度: ρ=8.81g/cm3[2]
    3、GH3128电性能:电性阻率表2-4。
    4、GH3128磁性能: 合金无磁性。
    表2-3[2]
    θ/℃ 25 100 200 300 400 500 600 700 800 900
    Q/(10-6m2/S)) 2.30 2.49 2.78 3.08 3.39 3.69 3.88 4.16 3.92 4.16
    2-4[2]
    θ/℃ 17 850 900 950 1000 1050 1100 1150
    p/(10-6Ω.M)) 1.37 1.42 1.39 1.40 1.39 1.38 1.38 1.39
    5、GH3128化学性能:
    (1)、GH3128抗氧化性能:合金在空气介质中试验100h后的氧化速率见表2-5。
    表2-5[1]
    θ/℃ 900 1000 1100
    氧化速率/(g/(m2·h)) 0.055 0.236 0.269
    (2)、耐腐蚀性能: 海洋性燃气腐蚀性能见表2-6。
    2-6[3]
    试验制度 试样尺寸/mm 失重/(mg/cm2) 宏观检查
    900℃,27h 1.5×15×30 2.2 表面完好
    注:试验条件是空气与燃料之比为39:1,盐氛浓度为106×10-6,燃料为0号柴油。
    三、GH3128力学性能:GH3128标准规定的性能见表3-1。
    3-1
    品种 试样状态 θ/℃ 拉伸性能 持久性能
    σb/MPa δ5/% σ/MPa δ/mm t/h δ5/%
    不小于
    热轧板 交货状态 20 735 40 - - - -
    交货状态+1200℃,空冷 950 175 40 - - - -
    冷轧薄板 交货状态 20 735 40 - - - -
    交货状态+1200℃,空冷 950 175 40 规范Ⅰ
    54
    >1.2
    ≤1.2
    ≥23
    ≥20
    实测
    实测
    规范Ⅱ
    39
    ≥1.5
    <1.5~1.0
    ≤1.0
    ≥100
    ≥80
    ≥70
    实测
    实测
    实测
    注:持久性能的初次检验按规范Ⅰ进行。按规范Ⅰ进行检验不合格时,允许按规范Ⅱ重新检验。
    四、GH3128(GH128) 组织结构:
    1、GH3128相变温度:
    2、GH3128时间-温度-组织转变曲线:

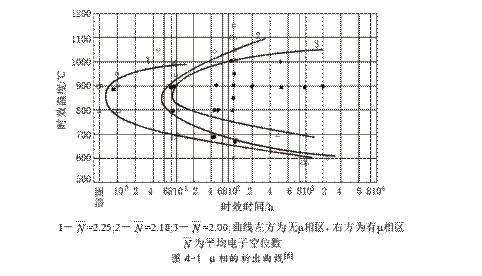

    μ相的析出曲线见图4-1。

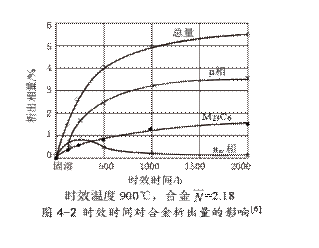

    3、GH3128合金组织结构:合金在固溶状态为单相奥氏体组织,含有少量细小均匀分布的TiN和M6C。在长期时效过程中析出M6C、μ、αw和M23C6相。μ相的析出温度范围是700~1050℃,最大析出量为3.49%。M23C6相在700~800℃时效后析出,析出量仅为0.14%。aw相是在900℃长期时效后发现的,200h达到析出高峰,其量为0.86%。断续延长时效时间,板出量下降。时效时间对析出量的影响见图4-2。

    五、GH3128(GH128)工艺性能与要求:
    1、钢锭锻造时装炉温度不高于700℃,终锻温度大于900℃。
    2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
    3、合金可以用氩弧焊、点焊、缝焊等方法焊接。
    六、GH3128的品种规格与供应状态:
    1、品种分类:
    上海宝屿特种合金可生产各种规格的GH3128无缝管、GH3128焊管、GH3128板材、GH3128棒材、GH3128锻件、GH3128圆环、GH3128丝材及GH3128配套焊材。
    2、交货状态:无缝管:固溶+酸白,长度可定尺;板材:固溶、酸洗、切边;焊管:固溶酸白+RT%探伤,锻件:退火+车光;棒材以锻轧状态、表面磨光或车光;带材经冷轧、固溶软态、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
