1、机械性能：

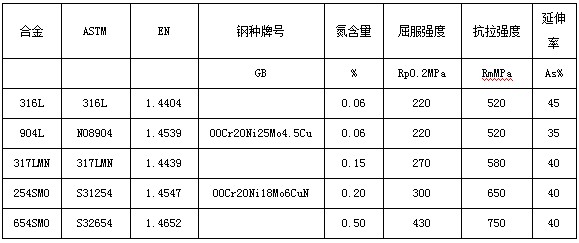

20℃温度下高合金奥氏体不锈钢的机械性能

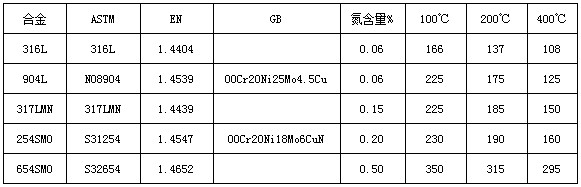

高温下高合金奥氏体不锈钢的强度(Rp0.2MPa)

2、生产工艺：
      奥氏体不锈钢生产工艺性能良好，特别是铬镍奥氏体不锈钢，采用生产特殊钢的常规手段可以顺利地生产出各种常用规格的板、管、带、丝、棒材以及锻件和铸件。由于合金元素(特别是铬)含量高而碳含量又低，多采用电弧炉加氩氧脱碳(AOD)或真空脱氧脱碳(VOD)法大批量生产这类不锈钢材，对于高级牌号的小批量产品可采用真空或非真空非感应炉冶炼，必要时加电渣重熔。铬镍奥氏体不锈钢优良的热塑性使其易于施以锻造、轧制、热穿孔和挤压等热加工，钢锭加热温度为1150～1260℃，变形温度范围一般为900～1150℃，含铜、氮以及用钛、铌稳定化的钢种偏靠低温，而高铬、钼钢种偏靠高温。由于导热差，保温时间应较长。热加工后工件空冷即可。铬锰奥氏体不锈钢热裂纹敏感性较强，钢锭开坯时要小变形、多道次，锻件宜堆冷。可以进行冷轧、冷拔和旋压等冷加工工艺和冲压、弯曲、卷边与折叠等成形操作。铬镍奥氏体不锈钢加工硬化倾向较铬锰钢弱，一次退火后冷变形量可以达到70%～90%，但铬锰奥氏体不锈钢由于变形抗力大，加工硬化倾向强，应增加中间软化退火次数。一般中间软化退火处理为1050～1100℃水冷。奥氏体不锈钢也可生产铸件。为了提高钢液的流动性，改善铸造性能，铸造钢种合金成分应有所调整：提高硅含量，放宽铬、镍含量的区间，并提高杂质元素硫的含量上限。奥氏体不锈钢使用前应进行固溶处理，以便最大限度地将钢中的碳化物等各种析出相固溶到奥氏体基体中，同时也使组织均匀化及消除应力，从而保证优良的耐蚀性和力学性能。正确的固溶处理制度为1050～1150℃加热后水冷(细薄件也可空冷)。固溶处理温度视钢的合金化程度而定：无钼或低钼钢种应较低(≤1100℃)，而更高合金化的牌号如00Cr20Ni18Mo-6CuN、00Cr25Ni22Mo2N等宜较高(1080～1150℃)。生产中广泛采用先进技术，如炉外精炼率达到95%以上，连铸比超过80%，高速轧机和精、快锻机等普遍推广。特别是在冶炼和加工过程中实现电子计算机控制，保证了产品质量和性能的可靠和稳定。
3、发展方向：
(1)、钢种极低碳化(碳≤0.02%)和高纯化(作为杂质元素硫、磷、硅、锰等含量极低)。
(2)、特殊用途钢种开发。如热海水用高钼钢、高耐蚀高强度的高氮钢(氮含量达到0.4%～0.6%甚至0.8%～1.0%)，不锈钢功能材料(记忆材料、储氢材料等)等。
(3)、新工艺开发。不锈钢复合材料、非晶不锈钢等。
