Inconel718合金是含铌、钼的沉淀硬化型镍铬铁合金，在700℃时具有高强度、良好的韧性以及在高低温环境均具有耐腐蚀性。供货状态可以是固溶处理或沉淀硬化态。
1、概述：
(1)、特性：
(a)、易加工性
(b)、在700℃时具有高的抗拉强度、疲劳强度、抗蠕变强度和断裂强度
(c)、在1000℃时具有高抗氧化性
(d)、在低温下具有稳定的化学性能
(e)、良好的焊接性能
(2)、应用领域：
             由于在700℃时具有高温强度和优秀的耐腐蚀性能、易加工性，可广泛应用于各种高要求的场合。
(a)、汽轮机
(b)、液体燃料火箭
(c)、低温工程
(d)、酸性环境
(e)、核工程
2、化学成分：
(1)、相近牌号：GH4169、GH169（中国）、NC19FeNb（法国）、NiCr19Fe19Nb5、Mo3（德国）、NA 51（英国）Inconel718、UNS NO7718(美国） NiCr19Nb5Mo3(ISO)

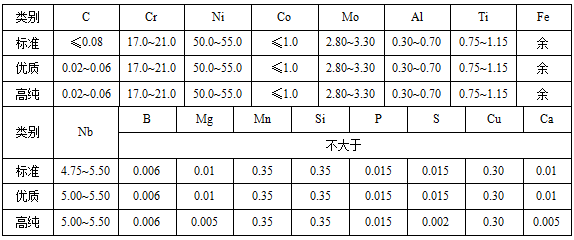

(2)、化学成份：

3、物理性能：
(1)、密度：ρ=8.24g/cm3
(2)、熔化温度范围：1260～1320℃
4、加工和热处理：Inconel718合金在各种工业过程中都易于加工。
(1)、预热：
            工件在加热之前和加热过程中都必须进行表面清理，保持表面清洁。若加热环境含有硫、磷、铅或其他低熔点金属，Inconel718合金将变脆。杂质来源于做标记的油漆、粉笔、润滑油、水、燃料等。燃料的硫含量要低，如液化气和天然气的杂质含量要低于0.1%，城市煤气的硫含量要低于0.25g/m3，石油气的硫含量低于0.5%是理想的。
加热的电炉最好要具有较精确的控温能力，炉气必须为中性或弱碱性，应避免炉气成分在氧化性和还原性中波动。
(2)、热加工：
            Inconel718合金合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到最佳的性能。热加工时材料应加热到加工温度的上限，为了保证加工时的塑性，变形量达到20%时的终加工温度不应低于960℃。
(3)、冷加工：冷加工应在固溶处理后进行，Inconel718的加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程。
(4)、热处理：不同的固溶处理和时效处理工艺会得到不同的材料性能。由于γ”相的扩散速率较低，所以通过长时间的时效处理能使Inconel718合金获得最佳的机械性能。
(5)、打磨：在Inconel718工件焊缝附近的氧化物要比不锈钢的更难以去除，需要用细砂带打磨，在硝酸和氢氟酸的混合酸中酸洗之前，也要用砂纸去除氧化物或进行盐浴预处理。
(6)、机加工：Inconel718的机加工需在固溶处理后进行，要考虑到材料的加工硬化性，与奥氏体不锈钢不同的是， Inconel718适合采用低表面切削速度。
(7)、焊接：
           沉淀硬化型的Inconel718合金很适合于焊接，无焊后开裂倾向。适焊性、易加工性、高强度是这种材料的几大优点。
Inconel718适合于电弧焊、等离子焊等。在焊接前，材料表面要洁净、无油污、无粉笔记号等，焊缝周围25mm 范围内要打磨露出光亮的金属。
5、焊接材料：
           GTAW/GMAW
           Nicrofer S 5219
           W.-Nr. 2.4667
           SG-NiCr19NbMoTi
           AWS A 5.14 ERNiFeCr-2
           BS 2901 Part 5: NA 51
