1、概述
             Monel400是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。
简介
             Monel400合金其化学成分主要由 30%Cu 和 65%Ni 加少量的Fe(1%-2%)所组成。由于化学成分上的差异，它又可以有多种合金牌号，但是他们之间在耐蚀性上并没有显著差别。Monel400合金比纯镍更耐还原性介质的腐蚀，而较纯铜更耐氧化性介质的腐蚀。[2]
(1)、各国标准及通称：
             MONEL400，ASTM B127，ASME SB-127，AMS 4554，JIS NW4400
美国UNS：N04400 ，德国DIN： NiCu30Fe W-Nr: 2.4360 中国GB/T: MCu-28-1.5-1.8 英国BS： NA 12 化学成分标号：Ni68Cu28Fe
(2)、Monel400合金的化学成分主要由30%Cu和65%Ni加上少量的Fe(1%-2%)所组成。组织结构为典型单相奥氏体组织。由于镍和铜可以任何比例互溶，故一般没有金属间相析出。在金相显微镜下非浸蚀条件观察此合金的组织，可见奥氏体基体上有非常弥散的非金属杂夹物，例如硫化物和硅酸盐。在某些条件下，也可观察到有碳化物存在。

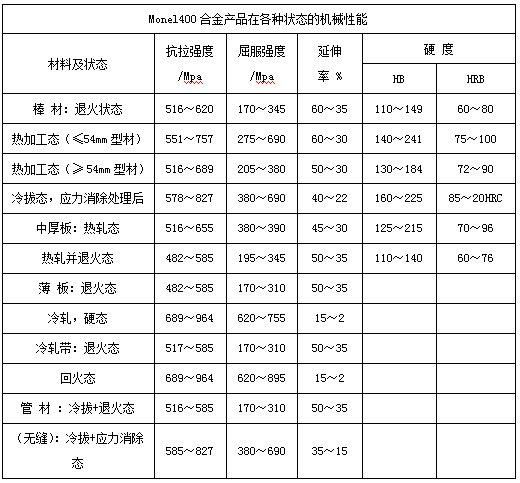

2、特性：
(1)、抗拉强度：σb≥450Mpa
(2)、屈服强度：σb≥170Mpa
(3)、延伸率：δ≥30%

3、耐腐蚀性：
             蒙乃尔的耐腐蚀性能一般情况下比镍铜更优越,它比纯镍更耐还原性介质的腐蚀，比纯铜耐氧化性介质的腐蚀，对硫酸、磷酸、碳的耐腐蚀性非常好。特别是耐氢氯酸的腐蚀，对热浓碱也有优良的耐腐蚀性。Monel400合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优秀的耐蚀性。同时在海水中比铜基合金更具耐蚀性。
             Monel400属可变形加工的镍-铜系镍基合金，具有很好的耐海水腐蚀和抗化学腐蚀性能，耐氯化物应力腐蚀开裂性能强。该合金是为数不多的能使用在氟化物中的合金之一。在氢氟酸和氟气介质中具有很好的耐氧化物应力裂变腐蚀，如海水、盐水环境中。
            在中等浓度的碱性和盐溶液中，Monel 400也有非常好的抗腐蚀性能。
            在较冷的的碱性环境下，该合金被用在弱酸如硫磺、氟化氢环境中。
(1)、酸介质：Monel400在浓度小于85%的硫酸中都是耐蚀的。Monel400是可耐氢氟酸中为数极少的重要材料之一。
(2)、水腐蚀：Monel400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。
(3)、高温腐蚀：Monel400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。氨：由于Monel400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。
4、配套焊材：蒙乃尔Monel400焊条（ENiCu-7），Monel400焊丝（ERNiCu-70）。
5、用途：船用换热器、海水淡化设备、盐生产设备、海洋与化学加工设备、螺旋桨轴及水泵、汽油及水箱等。
